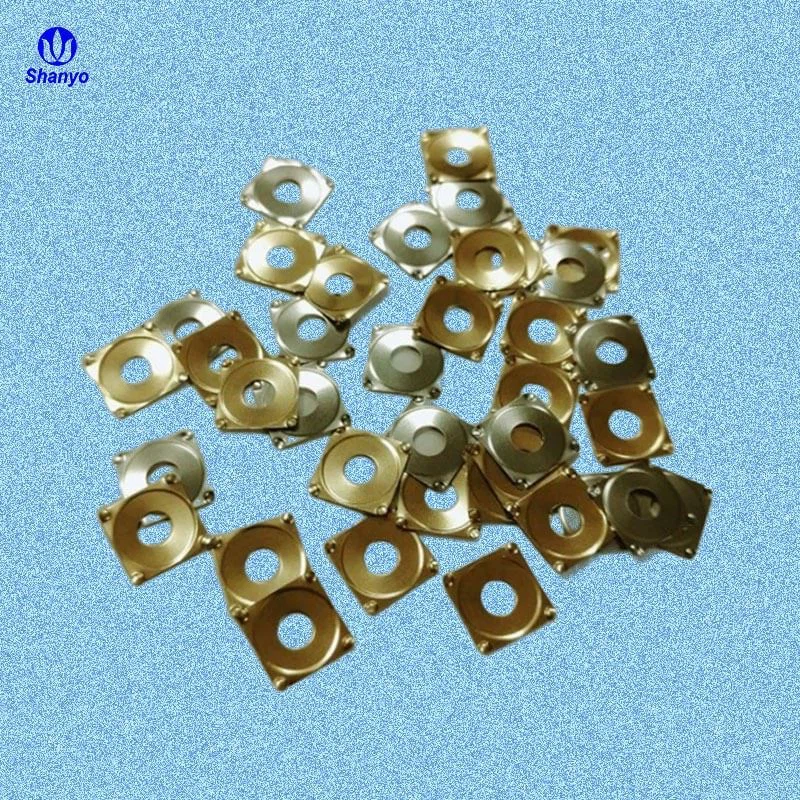

センターホールメタルドーム

のパフォーマンスメタルドーム

TC{0}} シリーズ ドームの重要な利点の 1 つは、アクチュエータが中心から外れて配置されている場合でも、一貫して動作できることです。-従来のメタル ドームでは、中心から外れて作動力が加えられると性能にばらつきが生じることが多く、一貫性のない触感フィードバックが発生します。-しかし、TC- シリーズ ドームはこの制限を克服し、正確で一貫した作動を必要とするアプリケーションにとって重要な、信頼性の高い均一な応答を提供します。

の幅広い応用メタルドーム

TC- シリーズを含むメタル ドームは、多くの用途で重要な役割を果たしています。これらには次のものが含まれます。

1. 単一のキーメタルドーム: TC- シリーズ ドームは、信頼性の高い触覚フィードバックと一貫したパフォーマンスが不可欠な単一キーの用途に最適です。革新的な設計により、各キーの押下が正確に記録され、ユーザー エクスペリエンスが向上します。

2. 金属板メタルドーム製造業者: 金属シート ドームを専門とする製造業者にとって、TC- シリーズは優れたオプションを提供します。逆ディンプル設計により、簡単な統合と一貫したパフォーマンスが可能となり、製造業者にとって好ましい選択肢となっています。

3. 電子機器での一般的な使用: TC- シリーズ ドームは、リモコン、メンブレン スイッチ、キーパッドなどの電子機器で広く使用されています。信頼性の高いパフォーマンスにより、これらのデバイスは効率的かつ効果的に動作します。

メタルドームの役割

メタル ドームは多くの電子機器において重要なコンポーネントであり、ユーザーが信頼する必要な触覚フィードバックを提供します。これらはユーザーとデバイス間の主要なインターフェイスとして機能し、各入力が正確に登録されることを保証します。 TC- シリーズ ドームは、革新的なデザインと一貫したパフォーマンスを備えており、これらのデバイスの機能を向上させ、信頼性とユーザーフレンドリーを高めています。-

結論として、TC- シリーズ ドームはメタル ドーム技術の大幅な進歩を表しています。独自の逆ディンプル設計、一貫した性能、信頼性により、幅広い用途に理想的な選択肢となります。 TC- シリーズ ドームは、単一の主要なアプリケーションで使用される場合でも、メタル ドーム製造業者によって使用される場合でも、さまざまな電子デバイスで使用される場合でも、ユーザー エクスペリエンスとデバイスの機能を向上させる上で重要な役割を果たします。

TC- シリーズ ドームとその用途の詳細、または当社のさまざまなメタル ドーム ソリューションについて詳しく知りたい場合は、こちらをご覧ください。接触私たちの専門家チーム。



カスタムメタルドームの動作原理



のスナップドームメタル ドームまたはタクタイル メタル ドーム スイッチとしても一般に知られています。従来のシリコンキーと比較して、導電性フィルムの感触が良く、寿命が長くなります。また、導電膜を用いた各種スイッチの生産効率を間接的に向上させることも可能です。スナップ ドーム スイッチの金属スナップ ドームは、PCB 基板の導電部分 (主に回路基板上のゴールド フィンガーの上) にあります。押すとドームの中心点が凹んでPCB上の回路と接触してループを形成し、電流が流れるため、製品全体が正常に動作します。これがその動作原理です。

メタルドームの選び方

C-シリーズ スナップ ドーム

O-シリーズ スナップ ドーム

T-シリーズ スナップ ドーム

特殊な-形状のカスタム

丸い金属ドーム:丸型という特殊な構造の利点（設置面積が小さい）があり、主にスペースの狭い電子機器に使用されます。反発力や手触りの強さも考慮できると同時に、携帯電話や主要機器の制御盤など、製品寿命（100万回以上）が要求される箇所ではより厳しい基準が適用されます。

長方形の金属ドーム:円形ドームが使用されるほぼすべての場所で使用できます。その形状は、円形のドームの両側の一部を切り取って形成された正の腰円形です。設計の一方向のスペースが狭く、円形ドームを設置できない場合に、その特性を発揮できます。横長のメタルドーム（楕円形メタルドーム、長方形メタルドーム）も手触りに優れています。

4 脚シリーズのメタル ドーム:4 本の脚を持つドームを指し、4 脚ドームとも呼ばれます。-ストロークが比較的大きく、操作音もクリアなメタルドームです。このシリーズのドームは、PCB 上により多くのスペースがあり、ボタンの位置が大きく、移動要件が大きい場合に使用できます。一般に、ハンドヘルド機器、医療機器、大型銀行の機器に使用されます。

三角形の金属ドーム:小さなドームしか設置できない狭いスペースに、良好な感触とより大きな押し付け力の要件を満たす必要がある場合には、三角形のメタルドームが最適な選択です。また、脚付きと脚なしの2つのタイプに分かれており、プリント基板の厚さと組み立てプロセスによって選択されます。

特殊な-形状のカスタム メタル ドーム:メタルドームは主に円形、楕円形、三角形、四本脚シリーズに分けられます。その他の特殊なものは、特殊な形状の金属ドームと総称されます。-メタルドームはカスタムメイドの製品です。-あらゆる種類のメタルドームを要件に応じてカスタマイズできます。さらに、特殊な形状の金属ドームは、形状、サイズ、強度、その他の要件に応じてカスタマイズできます。ご要望がございましたら、山陽までお問い合わせください。



スナップドーム設計ガイドの目次

製品
型番	4本脚-	4本脚-	4本脚-	4本脚-
ブランド名	山陽	山陽	山陽	山陽
バンプ	ワンバンプ	バンプなし	バンプなし	センターホールデザイン
ステンレススチール/ニッケル/ゴールド	ステンレススチール/ニッケル/ゴールド /カスタム	ステンレススチール/ニッケル/ゴールド /カスタム	ステンレススチール/ニッケル/ゴールド /カスタム	ステンレススチール/ニッケル/ゴールド /カスタム
直径の範囲	5〜20mm	5〜20mm	11mm	11mm
厚さ	0.06～0.12mm	0.06～0.12mm	0.08～0.12mm	0.08～0.12mm
一生	50万回以上	50万回以上	50万回以上	50万回以上
色	カスタム	カスタム	カスタム	カスタム
